BODY COMPUTER ÜNİTESİ aracın elektrik sisteminin fonksiyonlarının bir kısmını yönetmektedir.
BODY COMPUTER ÜNİTESİ ön göğüsün altında ve direksiyon milinin yakınına kendi yönettiği fonksiyonların konumuna merkezlenmiş olarak yerleştirilmiştir
Body Computer (NBC) ön göğüsün altındaki sigorta kutusu (CPL) ile birlikte ÖN GÖĞÜS ÜNİTESİNİ (NPL) oluşturur bunlardan Body Computer (NBC) elektronik bölümünü ikincisi (CPL) ise elektro mekanik kısmını teşkil etmektedir.
Ön göğüsün altındaki sigorta kutusunun (CPL) üzerinde röleler ve sigortalar Body Computerin (NBC) üzerinde ise NCM, NFR, NCR, CAB ünitelerinin K hattı vasıtasıyla test yapılmasında kullanılan sabit EOBD soketi bulunmaktadır.
Bu soket ayrıca test yapmak ve olası bir hat programlaması için B -CAN ve C - CAN şebekeleri ile iletişim dede kullanılmaktadır.
BODY COMPUTER ÜNİTESİNİN GENEL FONKSİYONLARI
BODY COMPUTER ÜNİTESİ aşağıdaki fonksiyonları yerine getirmektedir:
B - CAN şebekesi üzerinden bilgi alış verişi (örneğin: Testler,uyarılar,kumandalar,datalar).
C - CAN şebekesi üzerinden bilgi alış verişi (örneğin:
Ön göğüsün ön ve arka kablajına bağlantı
(EOBD) testi için bağlantı terminali olanağı
Besleme / sinyal alma ve rölelere kumanda etmek için CPL''ye bağlantı.
1 - Body Computer (NBC)
2 - Ön göğüsün altındaki sigorta kutusu (CPL)
NBC+CPL = NPL
1 - Body Computer ünitesi (NBC) önden görünüş
B - Body Computer ünitesi (NBC) arkadan görünüş
1 - M01 F Soketi 20 PIN
2 - M01 D/E Soketi 52 PIN
3 - Body Computer M01 C soketi (EOBD test prizi)
4 - Body Computer M01 A/B Soketi 52 PIN
5 - Body Computer M01 G Soketi
6 - Body Computer M01 H Soketi
7 - Body Computer M01 I Soketi
BODY COMPUTER NBC ÜNİTESİ PIN OUT''LARI

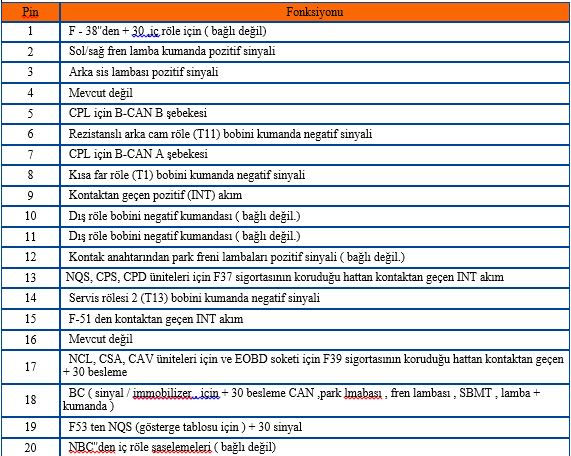

M01 Body Computer F Soketi (20 yollu) :
M01 Body Computer D/E soketi 52 yollu;
Body Computer M01 - EOBD test soketi için.
Body Computer M01 - A/B soketi ( 52 yollu)
Body Computer M01 G , M01 I soketi (9+18+9 yollu )
